溜煤孔反井鉆機施工

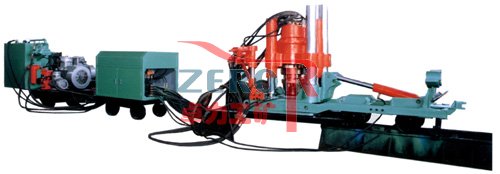

卓力溜煤孔反井鉆機施工采用低矮型反井鉆機施工，可以完成成孔直徑為1米、1.2米、1.4米、1.6米的作業施工。
溜煤孔反井鉆機施工原理
反井鉆機導井法主要利用反井鉆機鉆進原理：由電機帶動液壓馬達，利用液壓動力將扭矩傳遞給鉆具系統，帶動鉆具旋轉，并向上、下升降，采用鐮齒盤形滾刀破巖，滾刀在鉆壓的作用下沿井底滾動，從而對巖石產生沖擊，擠壓和剪切作用，使其破碎。
導孔（Ф250mm）施工時排碴：采用泥漿泵將高壓洗井液注入鉆桿內，再從鉆頭的排水孔壓出，將石碴從鉆桿與孔壁間的環行空間排至排碴槽。
導孔貫通后在下平洞將導孔鉆頭卸下，并安裝Ф1.4m擴孔鉆頭，再由下向上擴孔。擴孔時的石碴經過冷卻水的沖刷和自重墜落到下平洞。
施工程序
反井鉆機導井法施工程序如下框圖
4.3施工機械設備組合及人員配置
（1）機械設備組合
反井鉆機導井法施工分為導孔施工、擴孔施工兩個步驟。
導孔施工時采用泥漿泵將水（或泥漿）沿鉆桿內壁壓入孔內，作為排渣及冷卻鉆頭用水。石渣經排渣槽進入沉渣池，沉淀后人工撈至堆放位置。在施工過程中，如果出現塌孔、返水較小、不返水等異常情況，則需要拌制泥漿，用泥漿護壁及堵塞溶洞和裂隙。必要時要暫停鉆井，取出鉆桿后用水泥砂漿進行固結灌漿。
擴孔施工，使用自流水冷卻鉆頭和沖渣，不再使用泥漿泵。使用的機械設備有：泥漿泵、循環水輸送的潛水泵、泥漿拌制機等。主要施工設備見《施工機械設備組合表》。
施工設備組合表 表4-1
序號 | 設備名稱 | 設備型號 | 設備數量 | 備 注 |
1 | 反井鉆機 | LM-300 82.5kw | 1臺套 |
|
2 | 泥漿泵(850L/min) | TBW850/50 90kw | 1臺套 | 在導孔施工時使用 |
3 | 電焊機 | BX-300 | 1臺 |
|
4 | 潛水泵 | 0.75kw | 3～4臺 | 循環水及冷卻水輸送 |
5 | 吊車 | 16T | 1輛 | 最大構件重量為8.3T |
6 | 砼攪拌機 | 0.35m3 | 1臺 | 反井鉆機的基礎砼拌制 |
7 | 氧焊 |
| 1套 |
|
8 | 砂漿攪拌機 |
| 1套 |
|
9 | 水車 | 16m3 | 1輛 | 運輸施工用水 |
10 | 載重車(隨車吊) | 5T | 1輛 | 運送鉆桿及設備場內轉移 |
11 | 裝載機 | 3m3 | 1輛 | 擴孔時出渣設備 |
12 | 自卸車 | 15T | 2輛 | 擴孔出渣設備 |
（2）人員配置
反井鉆機作業主要有主機、泥漿泵（導孔施工）的操作，換鉆桿、接鉆桿、搬運鉆桿，導孔施工時撈渣等。按8小時一班，每班5人計（人名值班人員），總共15人，其中機械操作手3人，普工3人，電工3人，機修工3人，技術員3人。
施工準備
(1)施工用水，主要用于鉆機油泵冷卻、導孔排渣、擴孔冷卻鉆頭及沖渣，用水流量約15～17m3/小時。導孔施工時的耗水量根據基巖的溶洞、裂隙等地質情況確定（導孔施工時不能斷水，否則會卡鉆），擴孔時的耗水量為7.5～8m3/小時。為了保證導孔施工用水，需要設置容量約30m3的蓄水池，再從水池接至各用水點。
水布埡電站地下廠房的通風豎井離水源較遠，采用16m3的油罐車運水至蓄水池，單邊運距約4公里，水池的容量為90m3。
（2）施工用電，施工設備的額定功率：泥漿泵90kw、主機82.5kw、照明及潛水泵約10kw，共約183kw。需要250KVA的變壓器一臺。
（3）鉆機基礎清理及砼澆筑，以鉆孔中心為中心，開挖或直接在基礎上澆筑厚不小于75cm、強度為200#的基礎砼，在砼澆筑時預留機架固定螺栓、前拉桿螺栓槽，砼基礎在離鉆頭中心70cm內嚴禁放置含金屬物體，以防損壞鉆頭。鉆機基礎結構及形式見圖1。
（4）沉渣池、泥漿池砌筑，在鉆機基礎周圍適當位置，開挖或砌筑一長約3m，寬2m，深1.0m的水池用于導孔鉆進排碴及循環供漿（水），沉渣池（2m3）和泥漿池（4m3）中間用網柵（網眼為5×5mm）隔開。地質條件較差地段采用泥漿泵供泥漿排碴；地質條件較好地段采用泥漿泵供水排碴。水池頂高要低于鉆機基礎澆筑砼面；沉渣池、泥漿池緊連鉆機基礎砼布置，以便導孔施工時排出的石渣進入沉渣池沉淀。
施工布置
（1）施工用電布置，施工用電從可直接從變壓器接至配電柜，距離長度不超過300m。
（2）施工用水布置，蓄水池布置在比鉆機基礎高2m以上的位置，便于水池的水以自流的方式流入泵車?yán)鋮s系統，或直接從系統供水管接入。
（3）水循環布置，用2寸膠管以自流方式從蓄水池接至泵車?yán)鋮s系統進水口，水流量約15m3/h，出水口用2寸膠管連接，膠管的另一端設置一個三通接頭，三通接頭的一頭用膠管接入3m3的循環水箱，再用潛水泵抽回蓄水池；另一頭，在導孔施工時根據耗水量補充泥漿池用水。擴孔施工時則接至孔口，以自流的方式冷卻擴孔鉆頭，為確保擴孔鉆頭的冷卻效果，自流水流量不低于7.5m3/h。
