AT系列天井鉆機
 您現在的位置：首頁>>產品中心>>AT系列天井鉆機

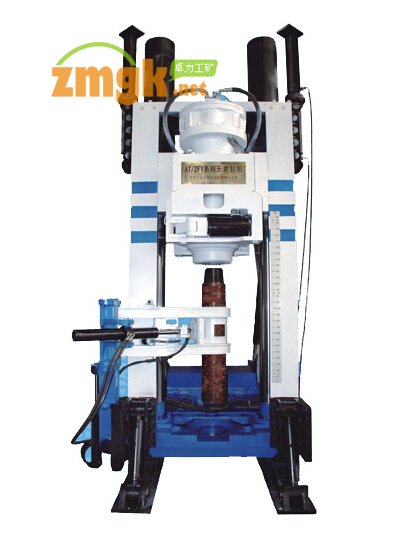

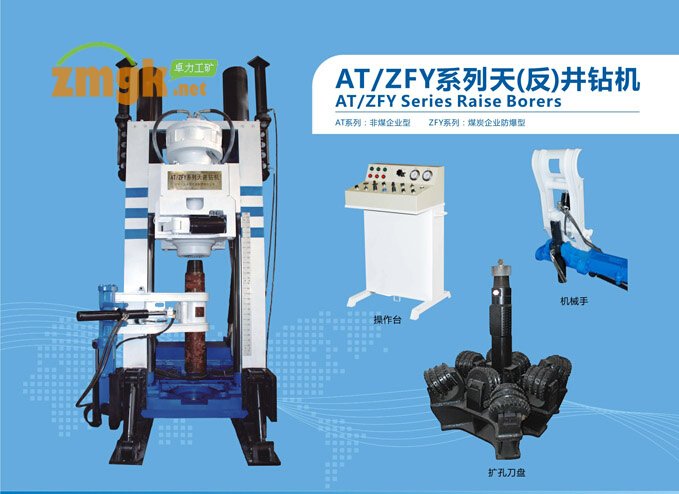

AT系列天井鉆機

AT系列包含AT1000（深度150米，孔徑1米）；AT1500（深度200米，孔徑1.5米）；AT2000（深度400米，孔徑2米）；AT3000（深度200米，孔徑3米）。

AT系列反井鉆機 ：
AT系列反井鉆機在吸收國、內外反井（天井）鉆機的經驗，以及我國立井鉆井技術成果的基礎上研制開發的，技術上處于國內領先水平，達到了二十世紀九十年代國外同類機型的先進水平。
AT系列反井鉆機規格型號：
ZFY1.2/30/150（AT1200）、 ZFY1.4/40/200（AT1400）、
ZFY1.5/35/200（AT1500）、 ZFY1.8/40/250（AT1800）、
ZFY2.0/50/200（AT2000）、ZFY2.5/105/200（AT2500）、
ZFY3.0/120/200（AT3000）、 ZFY3.5/150/400（AT3500）
等規格,均已批量生產。

　　ZFY系列反井鉆機（AT系列天井鉆機）是國家“七、五”重點科技攻關項目、曾獲煤炭部科技進步一等獎、并于一九九一年經國家質量審定委員會批準，榮獲“國家優質獎”、并被列為國家新技術、新產品“百推”項目。
ZFY1.2/30/150（AT1200）、ZFY1.4/40/200（AT1400）、ZFY1.8/40/250（AT1800）、ZFY2.5/105/200（AT2500）型反井鉆機（AT系列天井鉆機）已通過國家“煤礦礦用產品安全標志”認證,并取得了國家礦用產品安全標志中心頒發的證書。
　　產品已先后在煤礦、金屬礦山、水利水電工程等領域得到廣泛地應用，深受廣大用戶的好評，取得了良好的經濟效益和社會效益。

ZFY系列反井鉆機（AT系列天井鉆機）的結構和工作原理
ZFY系列反井鉆機（AT系列天井鉆機）的結構
ZFY系列反井鉆機（AT系列天井鉆機）一般包括兩大部分：主機部分和鉆具部分。
主機部分
　　主機部分包括機架、液壓泵站及操作控制系統。機架為框式結構、內部裝有動力水籠頭，動力水籠頭在液壓油缸的作用下，沿框架內的滑軌上下移動，液壓泵站及操作控制系統用于驅動鉆機運轉，控制鉆機工況，以實現不同條件下，不同的鉆井工藝要求。
鉆具部分
　　鉆具部分包括開孔鉆桿、穩定鉆桿、普通鉆桿、導孔鉆頭和擴孔鉆頭。
ZFY系列反井鉆機（AT系列天井鉆機）工作原理：
　　鉆機的主傳動通過動力水籠頭傳遞給鉆具系統，帶動導孔鉆頭或擴孔鉆頭旋轉。導孔鉆頭上的牙輪或擴孔鉆頭上的滾刀在鉆壓的作用下對巖石沖擊、擠壓和剪切，使巖石破碎。導孔鉆進時破碎的巖屑被正循環的清水或泥漿排出孔外，擴孔時的巖屑直接落到下水平巷道中，由裝卸機械裝入運輸工具或運輸車輛，運離落渣地點。導孔由上水平向下水平鉆進，擴孔由下水平向上水平提拉。

ZFY、AT系列天井鉆機主要用于礦山井下鉆孔和擴通風井、充填井、管道井等，也可以作為礦山地下掘進大斷面天井和溜井之用。其中AT2000型和ZFY 1500型天井牙輪鉆機分別獲省部級一、二等獎。
ZFY、AT系列天井鉆機均采用全液驅動，各種鉆進參數可無級調整，抗沖擊性好，工作平穩；結構緊湊，安裝簡單方便。
該鉆機主要結構特點及技術優越性有：
　　• 鉆機采用向下鉆導向孔、向上擴孔、全斷面切割、直接成井的鉆進方式，天井能直接鉆通，擴孔刀頭從上水平取出；
　　• 整套設備采用全液壓驅動控制系列，各鉆進參數（軸壓、轉數和扭矩等）可根據巖石情況和鉆進深度無級調整，抗沖擊性好，工作平衡；
　　• 采用雙油缸推進系統、推進力大，平衡性好；
　　• 回轉系統采用NJM－2/4FB型低速大扭矩液壓馬達、普通直齒輪變速器和具有軸向浮動、萬向擺角機構的機頭；
　　• 主機、泵站和鉆桿車均采用軌輪移動方式，運搬較方便；
　　• 液壓系統采用主、副泵雙回路系統，使回轉系統和推進系統互不干涉，設有用于深井鉆進的減壓鉆進系統，能實現提著鉆桿鉆進的特殊功能；
　　• 配備接卸桿機械手，可從地面直接提取鉆桿送至鉆機軸線，減輕了勞動強度；
　　• 配備了防卡桿控制機構，能有效防止抱鉆故障的出現。

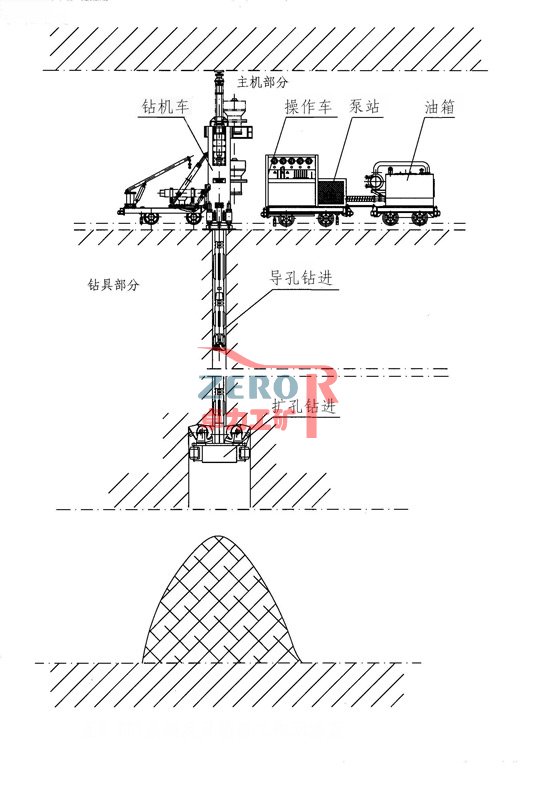

ZFY系列反井鉆機工作示意圖

ZFY系列反井鉆機主要技術參數

鉆機型號

基本參數

ZFY1.2/30
/150

（AT1200）

ZFY1.4/40
/200

（AT1400）

ZFY1.5/35
/250

(AT1500)

ZFY1.8/40
/250

（AT1800）

ZFY2.0/50
/200

（AT2000）

ZFY2.5/105
/200

（AT2500）

ZFY3.0/120
/200

(AT3000)

ZFY3.5/150
/400

(AT3500)

導孔直徑

(mm)		 244 216 250 250 250 270 270 311

擴孔直徑

(m)		 1.2 1.4 1.5 1.8 2.0 2.5 3.0 3.5

鉆孔深度

(m)		 150 200 200250 250 250 200 200 400

出軸轉速

(rpm)		 5-33 5-33 5-33 5-33 5-33 5-33 5-33 5-21

額定扭矩

（KN·m）		 15 20 18 25 25 42 60 75

最大扭矩

（KN·m）		 30 40 35 40 50 105 120 150

最大推力

（kN）		 350 350 700 700 700 15000 15020 2000

擴孔最大拉力

（kN）		 850 850 1250 1250 1250 2500 2500 3000

鉆孔傾角

（°）		 60-90 60-90 60-90 60-90 60-90 60-90 60-90 60-90

主機重量

（t）		 6 7.2 7.5 7.5 8 10.5 11.5 12.5

主機運搬尺寸
（長寬高）

（ mm）

2290*1110

*1430

2950*1370*

1700

2670*1380*

1560

2670*1380

*1560

2700*1400

*1600

3000*1450*

1650

3000*1480

*1650

3000*1750*

1750

主機工作尺寸
(長寬高)

（mm）

2977*1422

*3277

3230*1770*

3448

3350*1650*

3940

3350*1650

*3448

3350*1650

*3980

3350*1720

*3950

3350*1750

*4000

4850*1900*

5250

鉆桿直徑*
有效長度

（mm）

φ176*1000

φ182*1000		 φ182*1000 φ200*1000 φ200*1000 φ200*1000

φ200*1000

φ230*1000		 φ230*1000 φ254*1000

鉆孔偏斜率

（%）		 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1

電機功率

（kW）		 68 86 86 86 93.5 128.5 168.5 168.5
驅動方式 全液壓驅動
適應巖性 巖石單向抗壓強度≤1600MPa
AT系列：非煤企業型  ZFY系列：煤炭企業防爆型
